Capteur HMC5883L de champ magnétique, boussole

Capteur HMC5883L de champ magnétique, boussole.

Caractéristiques

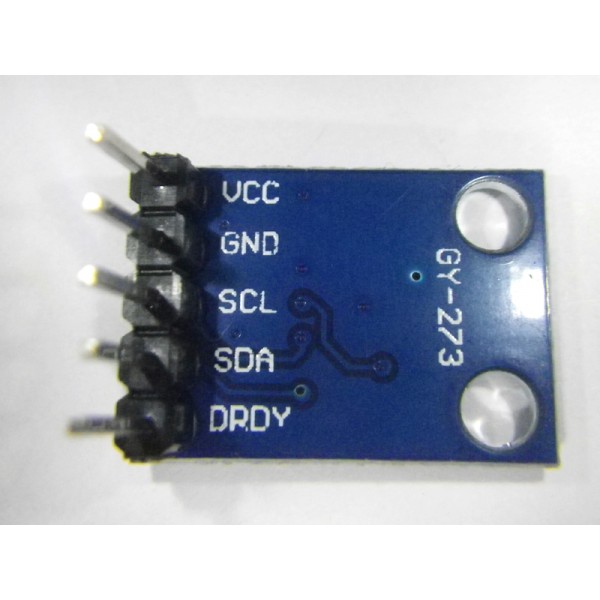

Ce module GY-273 est basé sur le capteur HMC5883L d'Honeywell. Il mesure de faibles champs magnétiques, avec une interface numérique.

On l'utilise pour la magnétométrie, la réalisation de boussoles électroniques, orienter un robot mobile...

Il inclut un capteur électromagnétique magnéto-résistif de dernière génération HMC118X à haute sensibilité , un amplificateur, une annulation de décalage d'offset.

Le technologie AMR (Anisotropic Magnetoresistive) offre une réponse linéaire, et 3 capteurs croisés permettent de mesurer le champ sur 3 axes X, Y, Z, du milli Gauss jusqu'à 8 Gauss, avec très peu de biais de mesure inter-axes.

• Alimentation 3-5V
• Taille du PCB 13.9 x 18.5 mm

Son interface 12 bits permet des mesures de champ avec une précision de 1 à 2 °, transmission par bus de communication série I2C pour un interfaçage facile.



Consultez notre tutoriel d'utilisation  du capteur HMC 5883L
