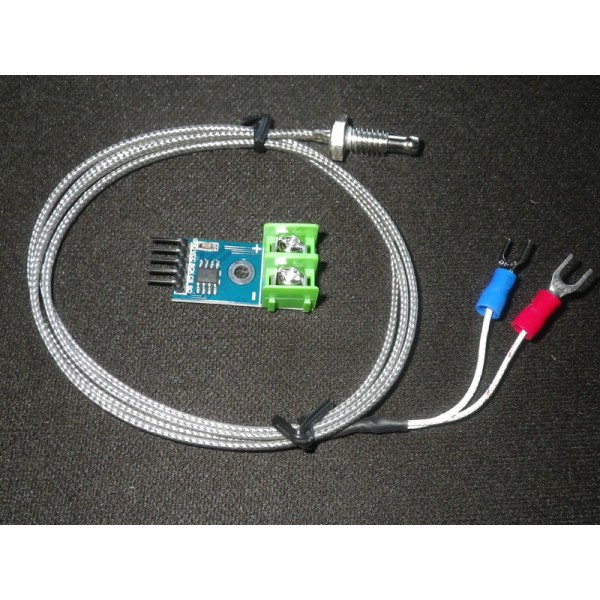

Thermocouple de type K avec module d'amplificateur numérique MAX6675

Thermocouple de type K avec module d'amplificateur numérique MAX6675

Thermocouple de type K avec module d'amplificateur numérique MAX6675.

Plus de détails


12,50 € TTC

THERMOCOUPLE

Disponibilité : en stock

Thermocouple de type K avec module d'amplificateur numérique MAX6675.



Mesure de température de précision sur une large plage

  • Thermocouple de type K.
  • Composition : Chromel (alliage nickel + chrome) / Alumel (alliage nickel + aluminium (5 %) + silicium).
  • Module d'amplificateur MAX6675

Un port série SPI sort directement la mesure de température amplifiée et numérisée.



Caractéristiques

  • Plage de température d'usage jusqu'à 1024 °C.
  • Forte résolution atteignant 0.25 °C.
  • Compensation de jonction de température froide sur le module.
  • Entrée haute impédance.
  • Détection de rupture du thermocouple.
  • Large plage de tensions de fonctionnement, de 3.0V à 5.5V
  • Courant de travail 50mA.
  • Température d'utilisation du module (la partie électronique, pas le thermocouple ) -20°C à +85 °C.
  • Interface numérique du module : GND VCC SCK CS SO.
  • Tension d'alimentation de 3 - 5 V DC
  • Taille du module 15 x 25 mm
  • Diamètre du capteur 4.5mm, filetage 14.5 mm de long, écrou 9.8mm
  • Fil résistant à lachaleur 0.95 m



Utilisation

  • 2 Fils rouge / bleu à brancher sur le bornier à vis.
  • Livré avec 5 fils de liaison Dupont (pour utilisation d'une carte Arduino, au autre micro contrôleur).
  • Fixation: écrou.



Le kit comprend

  • 1 thermocouple de type K + fil
  • 1 amplificateur MAX6675 avec sortie numérique SPI
  • 5 fils de câblage F/F Dupont

 Datasheet du Max6675

Cold-junction-compensated K-thermocouple to digital converter (°C to 1024 °C)

  • Résolution 12 bit
  • Interface série SPI

Voir notre tutoriel thermocouple avec arduino
