Amplificateur convertisseur digital 24 bits a 2 canaux HX711

Convertisseur analogique / digital 24 bits à 2 canaux.
Pour balance de précision, pont de mesure de pression à jauge de contrainte.

Ce module utilise un convertisseur HX711 analogique / digital ADC de précision 24 bits.

Il est conçu par exemple pour la réalisation de balances de haute précision, avec deux entrées analogiques. Le gain interne de 128 est programmable. Ce module peut être configuré en pont de mesure de pression ou de pesée.

Caractéristiques

• Circuit intégré HX711
• 2 canaux d'entrée.
• Le gain est modifiable, 32 64 ou 128.
• Taille 40 x 20 mm.





• Un régulateur de tension alimente le pont de  mesure et le convertisseur ADC.
• Le circuit comporte un oscillateur et n'a pas besoin de composants externes.
• Reset lors de la mise sous tension.
• Interface série facile d'utilisation sans programmation.
• Data rate modifiable de 10 SPS ou 80 SPS (échantillons par seconde).
• Compatible 50 ou 60 Hz
• Consommation de courant de moins de 1.5 mA en utilisation normale, 1uA en veille.
• Tension d'alimentation de 2.6 à 5.5 V.

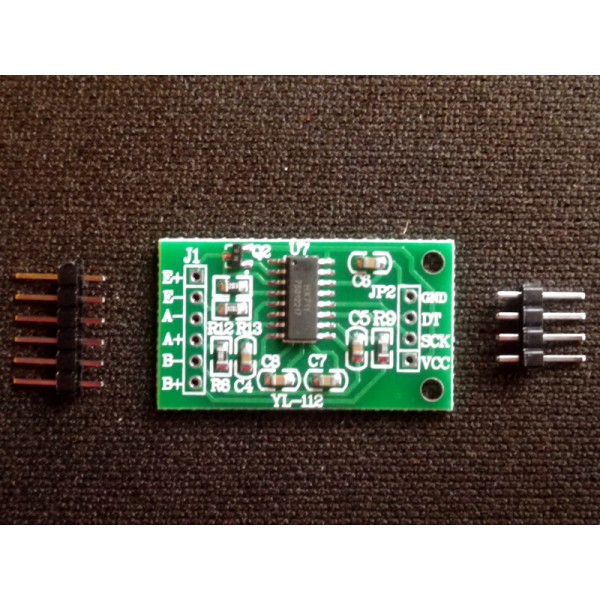

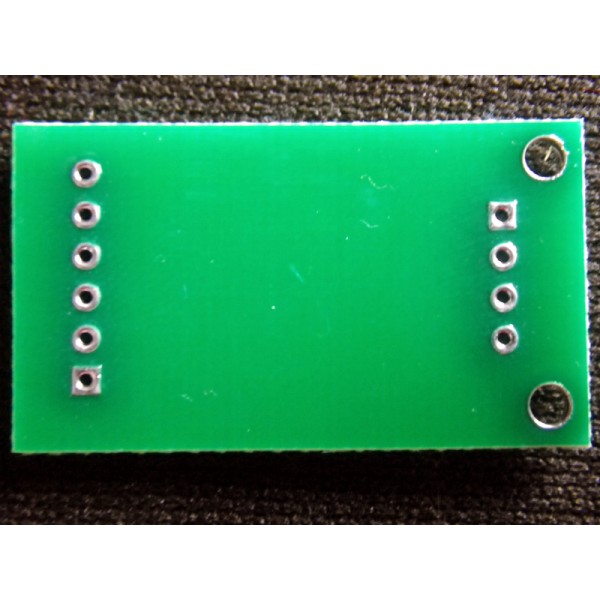

Brochage entrée

E+ E- A- A+ B- B+ (2 fils d'alimentation du pont et 4 fils de capteurs du pont).



Brochage de sortie interface série

GND, DT, SCK, VCC



Les pins (borches) sont livrées avec le module et à souder.

 HX711 Weighing Sensor, Dual-Channel 24 Bit Precision, ADC Module Pressure Sensor
